Настройка входит в стоимость

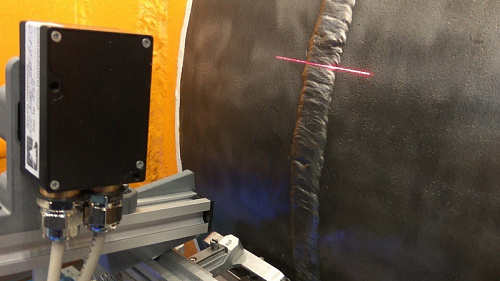

Лазерный триангуляционный 2D модуль со встроенной микропроцессорной системой управления позволяет с высокой точностью измерять профиль объекта без механического контакта с ним.
В лазерном модуле используется принцип триангуляции. Развернутый в идеальную прямую линию лазерный луч проецируется на поверхность контролируемого объекта. Световая линия повторяет форму профиля объекта в сечении. Изображение световой линии проецируется на КМОП-фотоматрицу. По координатам изображения на фотоприемнике микропроцессор производит вычисление реальных координат световой линии (профиль). В процессе измерений производится динамический контроль мощности отраженного света и подавление фоновых засветок.

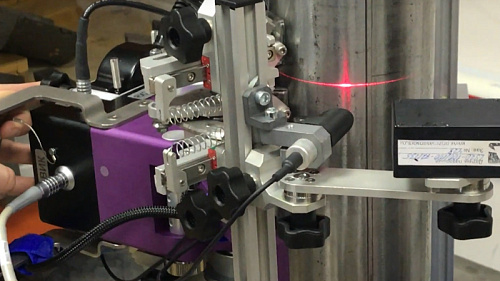

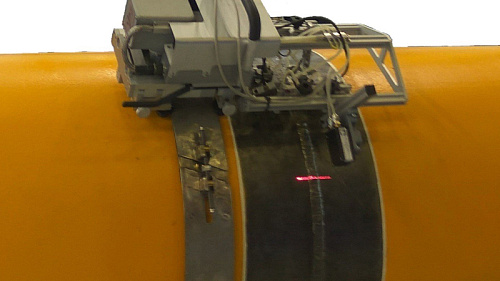

Для получения трехмерной формы поверхности объекта используется перемещение лазерного модуля с помощью сканирующего устройства. Для синхронизации измерений профиля используются сигналы датчика перемещения.
Описание
Контролируемые параметры
|
Габаритные размеры |
65×45×30 мм |
|
Масса |
не более 0,17 кг |
|
Ближняя граница диапазона |
70 мм |
|
Диапазон измерения |
100 мм |
|
Погрешность измерения (линейность) |
±0,1 мм |
|
Ширина ближней границы диапазона |
29 мм |
|
Ширина дальней границы диапазона |
69 мм |
|
Погрешность (дискретность) по ширине |
0,1% от ширины |
|
Частота измерений |
до 500 Гц |
|
Интерфейс цифровой |
Ethernet 10/100 |
|
Синхронизация измерений |
логический уровень 5-24 В |
|
Напряжение питания |
5 – 40 В |
|
Потребляемая мощность |
4 Вт |
|
Время непрерывной работы |
не ограничено |
|
Вероятность безотказной работы сканера за время работы 2000 часов |
не менее 0,95 |
|
Средний срок службы |
не менее 5 лет |
Характеристики лазера
В лазерном триангуляционном модуле используется полупроводниковый лазер, который, согласно СанПиН 5804-91, соответствует классу лазерной опасности II и имеет следующие характеристики:
|
Длина волны излучения |
645 – 660нм |
|
Выходная мощность |
не более 160 мВт |
|
Режим генерации излучения |
непрерывный |
|
Расходимость пучка по уровню е-2 |
37 – 61° |
|
Сопутствующие опасные и вредные факторы |
прямое лазерное излучение |
|
Диапазон рабочих температур |
+10 – +35 °С |
|
Диапазон предельных рабочих температур |
-40 – +60 °С |
Комплектация*
